橋梁市道北部環状線1号橋橋梁上部工製作架設工事

東北地方工事安全施工推進大会優良企業現場代理人表彰及び岩手県優良工事表彰受賞(H.29)

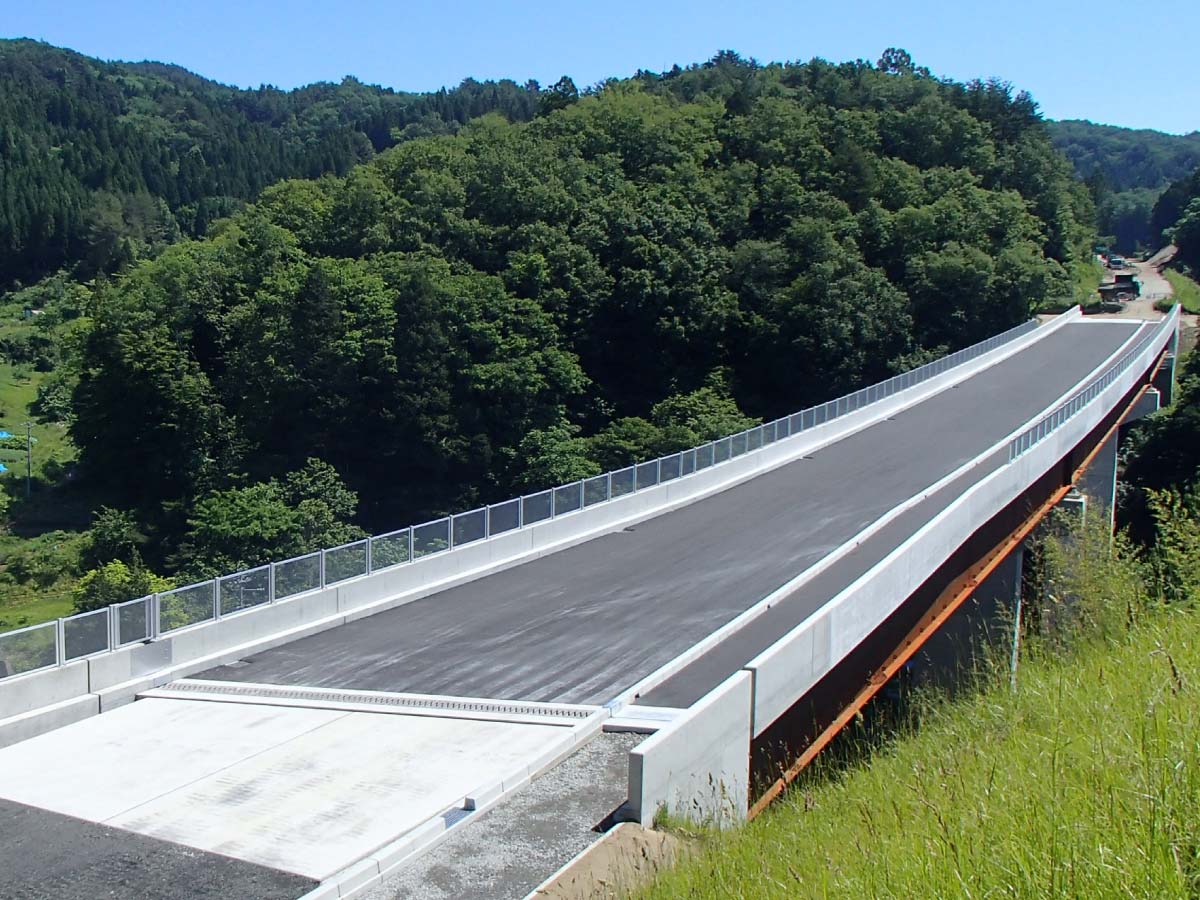

市道北部環状線1号橋橋梁上部工製作架設工事
市道北部環状線1号橋橋梁上部工製作架設工事
市道北部環状線1号橋橋梁上部工製作架設工事

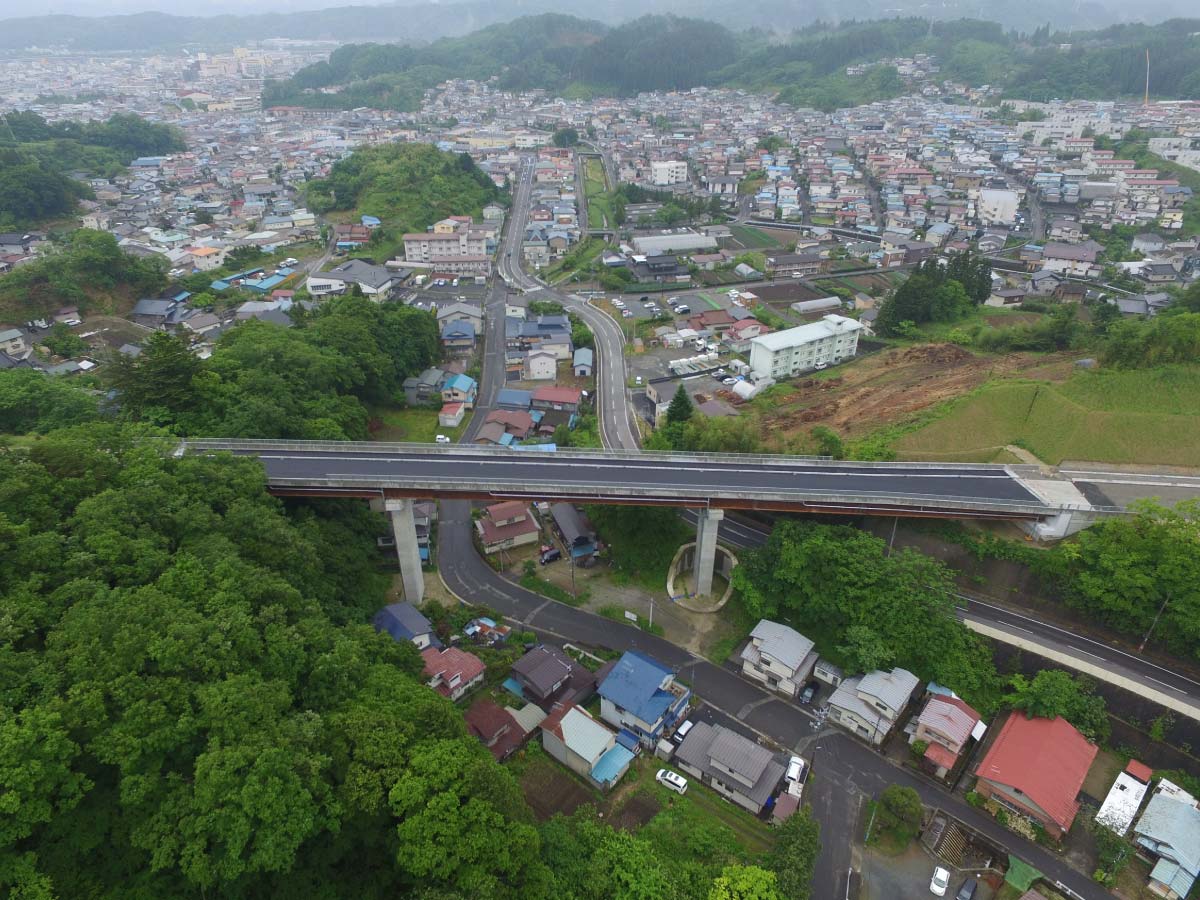

本工事は、宮古市街地の北側に新たなルートを整備し、道路ネットワークの強化・県立宮古病院へのアクセスの向上等を目的とする宮古市道北部環状線の一環として行われました。工事の安全対策・品質・施工管理等から高い評価を受け、工事成績を97点という高得点を収めることができました。平成28年3月2日には現場見学会を開催し山口小学校の皆様にご参加頂きました。橋梁の現場を見学頂いた後に、 床版に各々好きな色でペイントして頂き、三陸復興への願いが色鮮やかに書き留められました。

工事の特徴

架設工法:送り出し架設

工事の概要

施主 岩手県
形式 鋼3径間連続非合成鈑桁橋(多主桁)
橋長 149.0000 m
幅員(標準部) 10.0000m

施工場所

岩手県宮古市山口地内

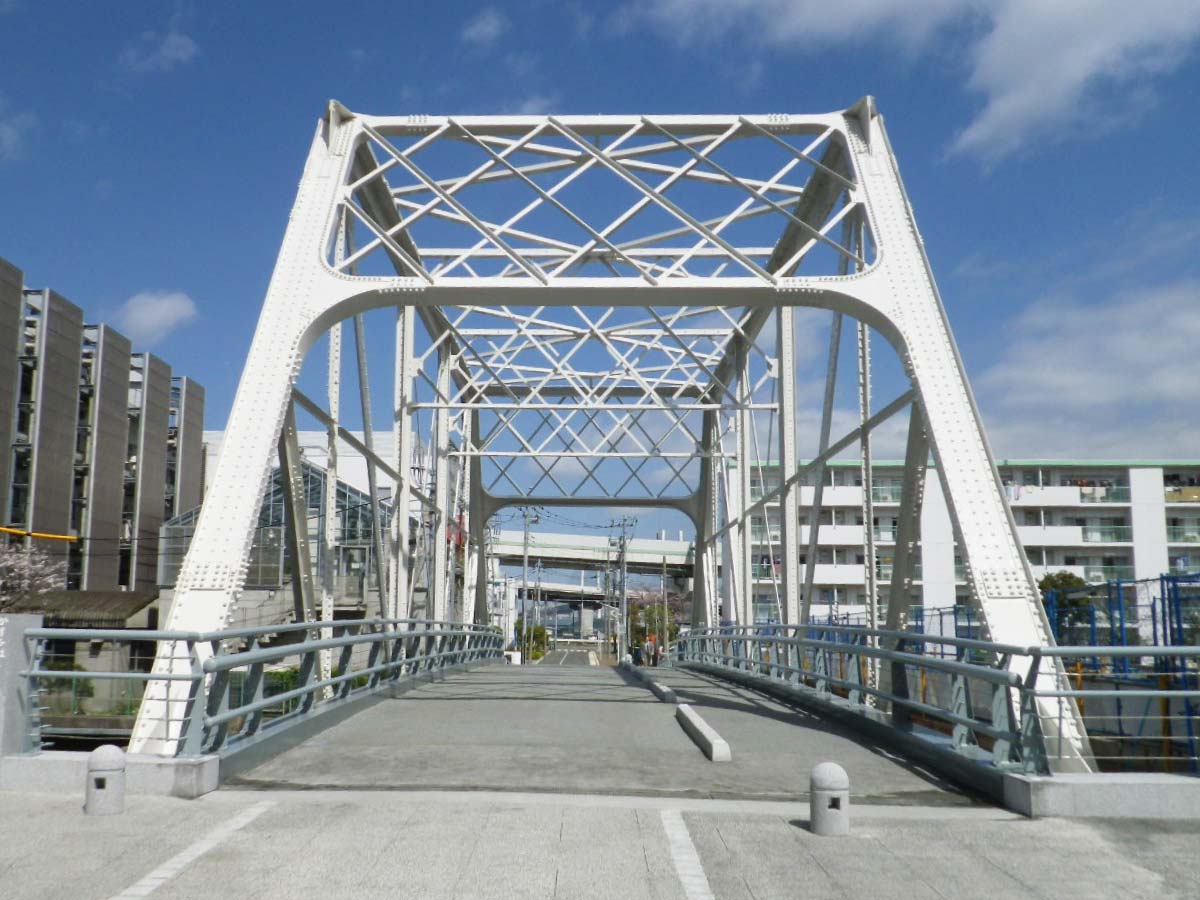

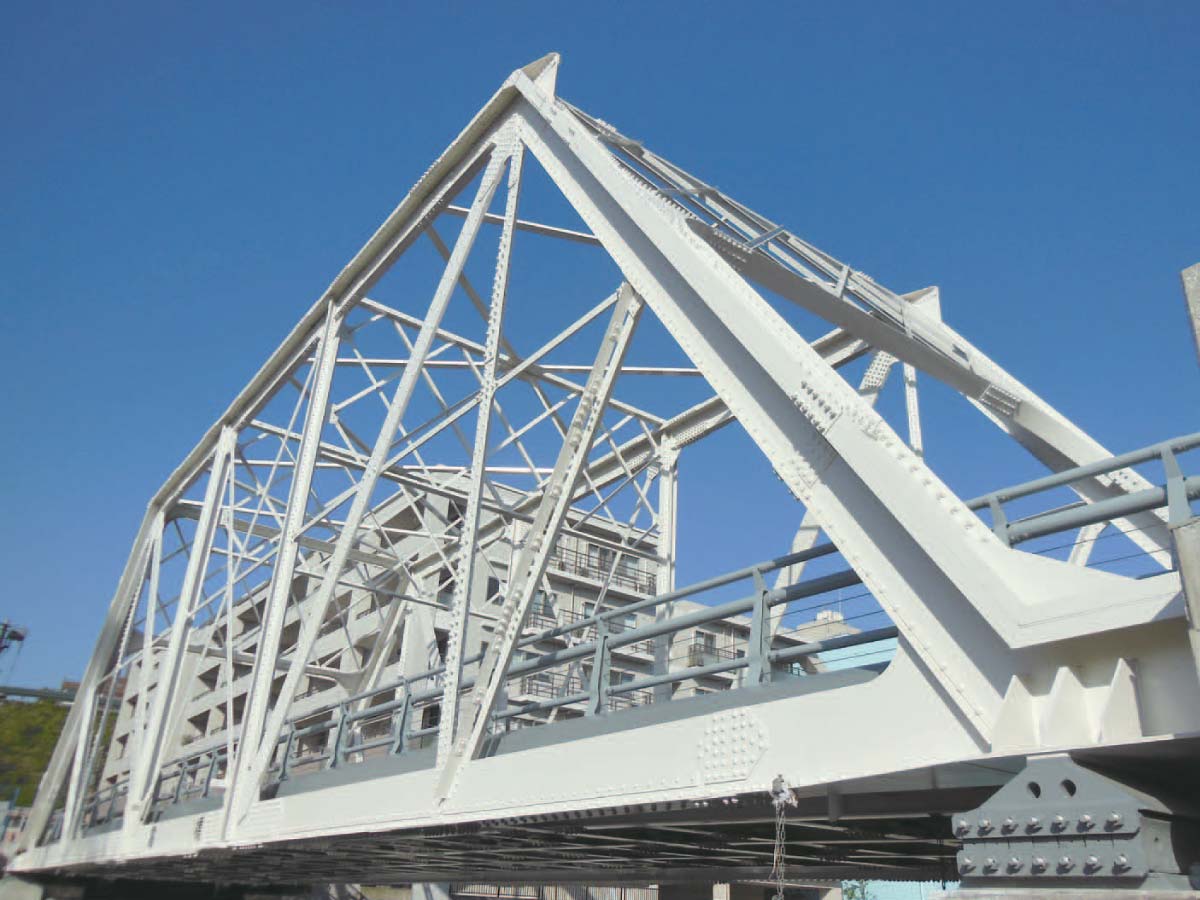

橋梁霞橋架替工事(上部製作工)・霞橋架替工事(上部架設工)

平成25年度 土木学会田中賞(作品部門)/横浜市横浜・人・町・デザイン賞まちなみ景観部門表彰受賞工事
霞橋架替工事(上部製作工)・霞橋架替工事(上部架設工)
霞橋架替工事(上部製作工)・霞橋架替工事(上部架設工)
本工事は、旧江ヶ崎跨線橋(平成21 年撤去)のうち、日本鉄道土浦線(現常磐線)隅田川橋梁(明治29 年竣工)から使われていたプラットトラス2連のうち、損傷の少ない鋼材を再利用し、横浜市中区新山下運河に架かる道路橋に移設したものである。歴史的価値を活かす景観デザインや、試験により母材特性を把握することにより、オリジナルの意匠や構造を極力残している。関東大震災や第二次世界大戦を乗り越えた明治の高い技術と様式を伝える橋となった。

工事の特徴

明治中期当時の様式と異なるラチス状の対傾構やコッターピンを有する格点部等が特徴で、歴史的価値がある。

工事の概要

施主 横浜市
形式 下部式トラス橋
橋長 32.960m
幅員(標準部) 6.000m

施工場所

神奈川県 横浜市 中区 新山下 1丁目 15-6

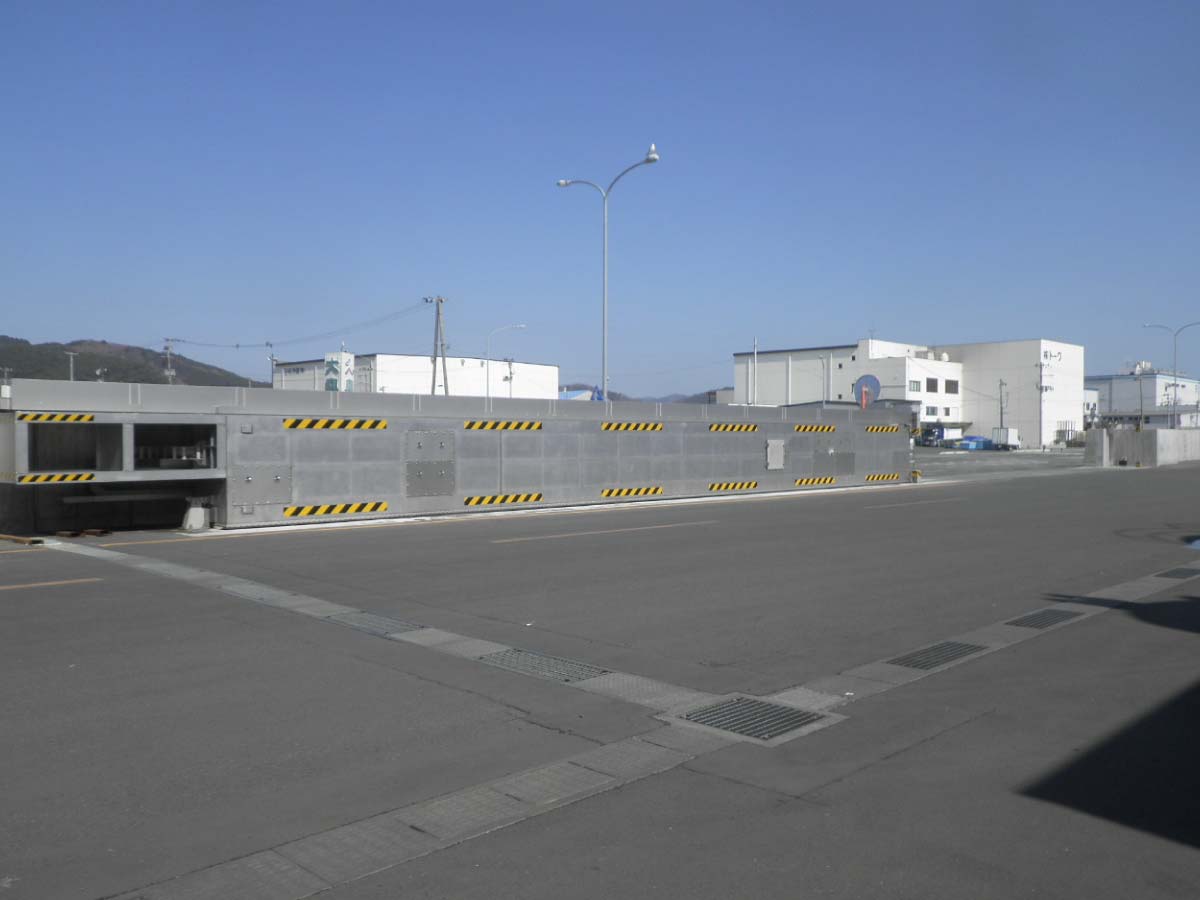

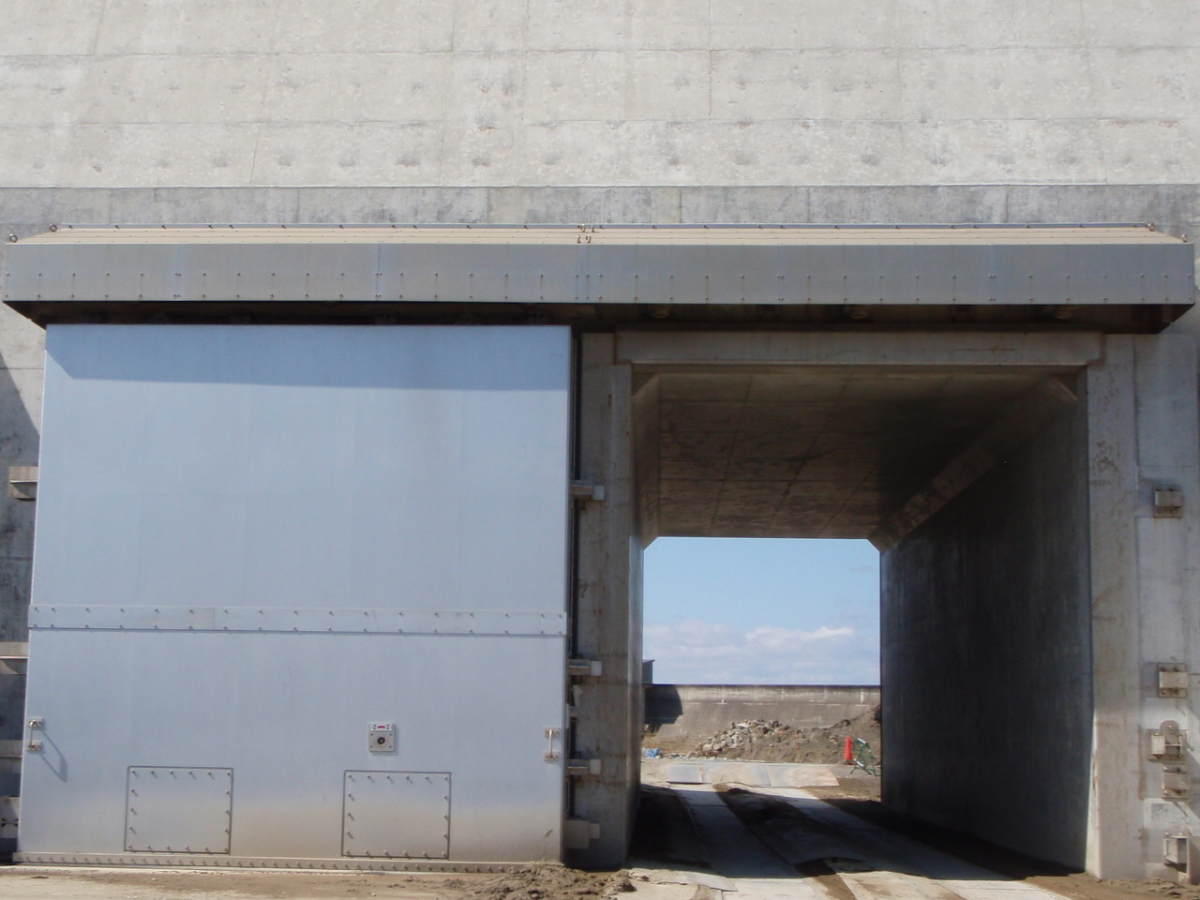

水門・陸閘石巻漁港魚町(1)地区防潮堤(その2)工事

石巻漁港魚町(1)地区防潮堤(その2)工事
石巻漁港魚町(1)地区防潮堤(その2)工事
石巻漁港魚町(1)地区防潮堤(その2)工事

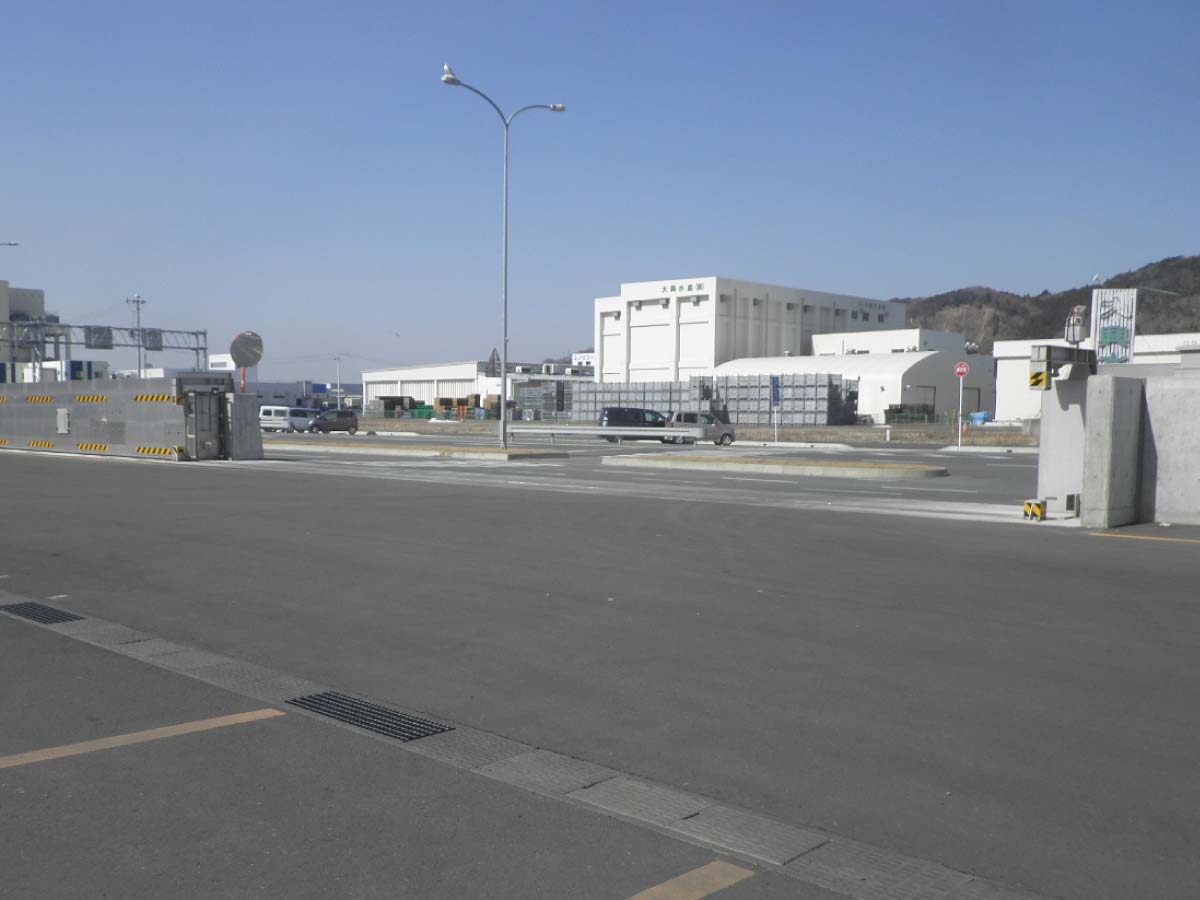

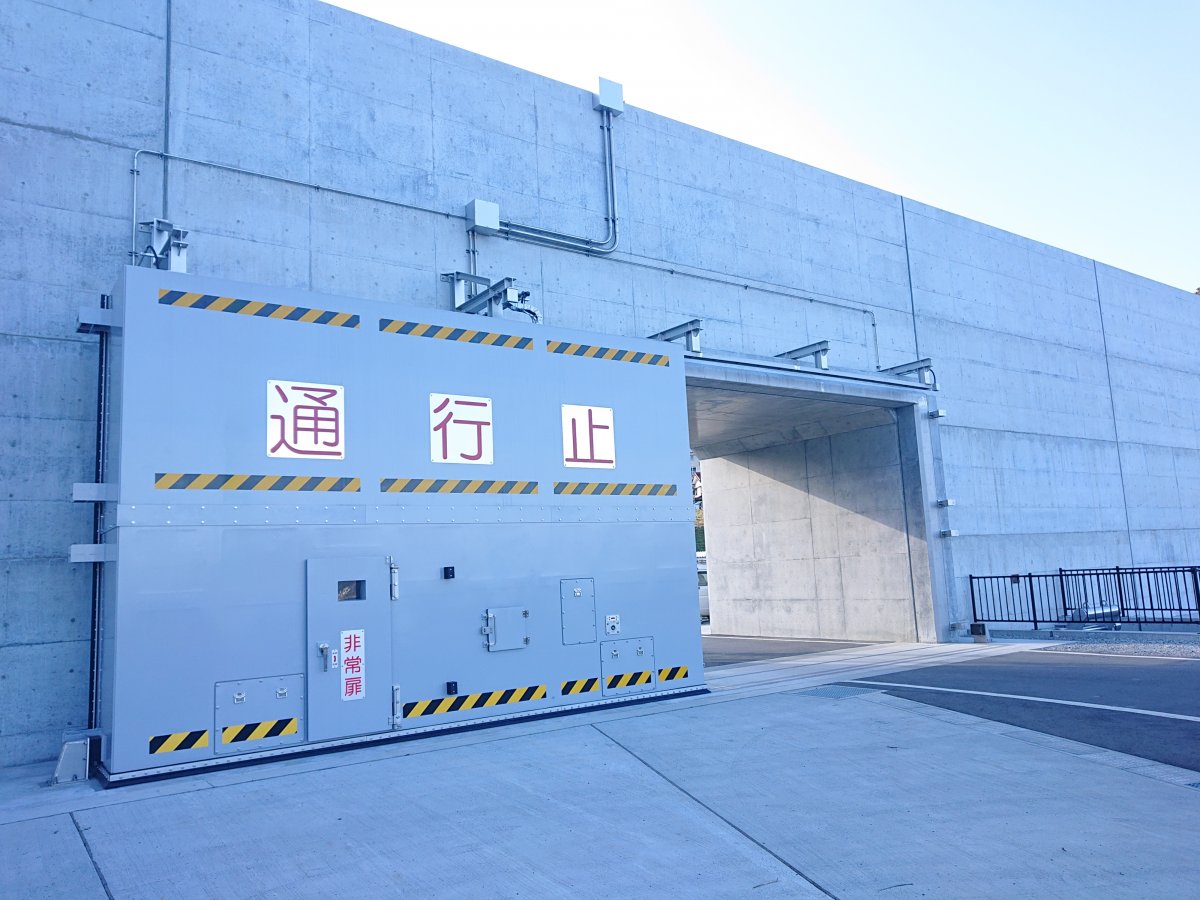

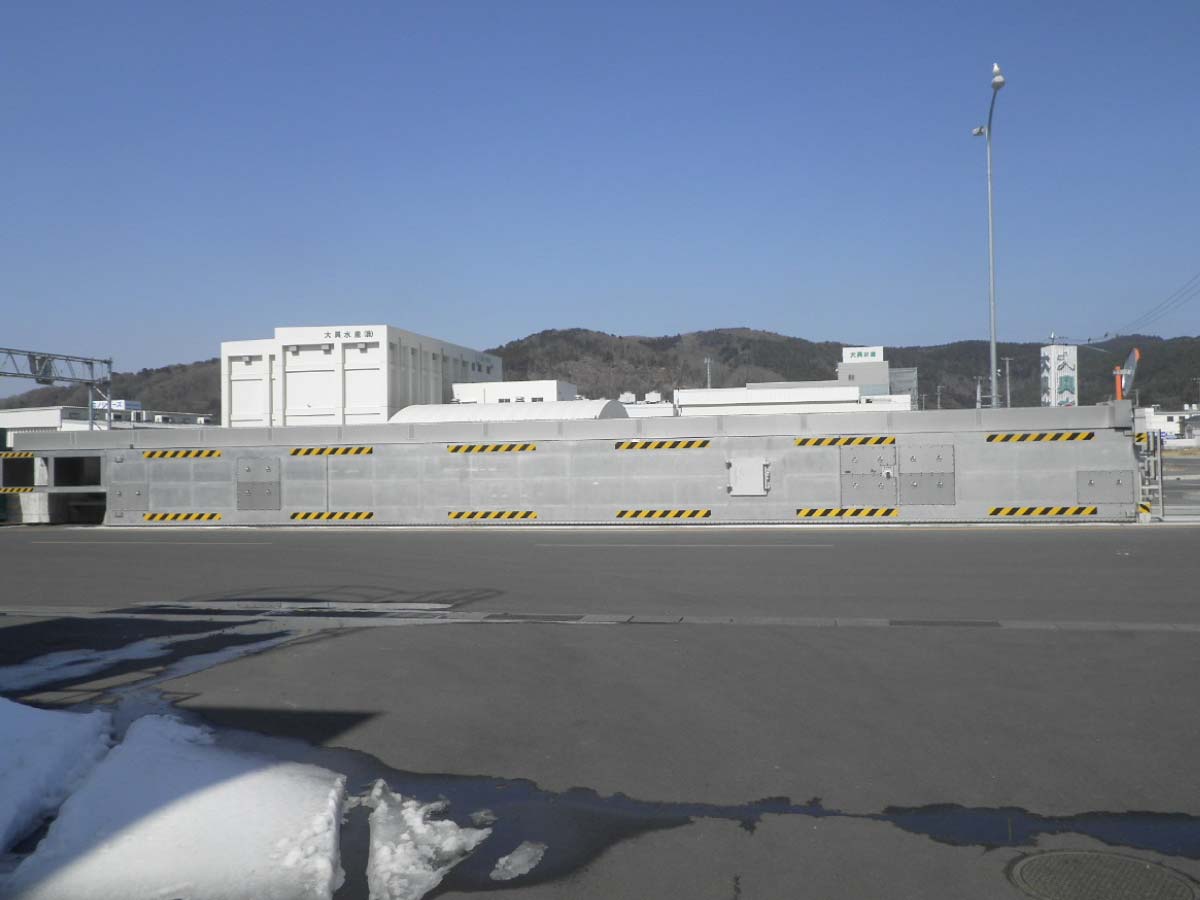

石巻市は、2011年3月11日に発生した東日本大震災によって大きな被害に遭いました。この工事は、当時の被災状況や教訓を基に、津波による被害から街を守ることを目的とし、弊社は防潮堤の施工から二相ステンレス製横引きゲート5基の製作・据付まで行いました。据付後、2017年7月に見学会を開催し宮城県職員の皆さまに安全性や操作性を確認していただきました。

設備の特徴

  • 電動機による開閉が可能で、停電時の予備電源も確保(将来)
  • 全国瞬時警報システム(Jアラート)が発する津波情報によって自動閉鎖が可能
  • 閉鎖方向にセンサーを設置し、人・物の挟み込み被害の防止

設備の概要

施主 宮城県
型式 二相ステンレス製横引きゲート
施工数 5門
純径間 21.000 m
有効高 1.820 m

施工場所

石巻漁港 石巻市魚町2丁目地内

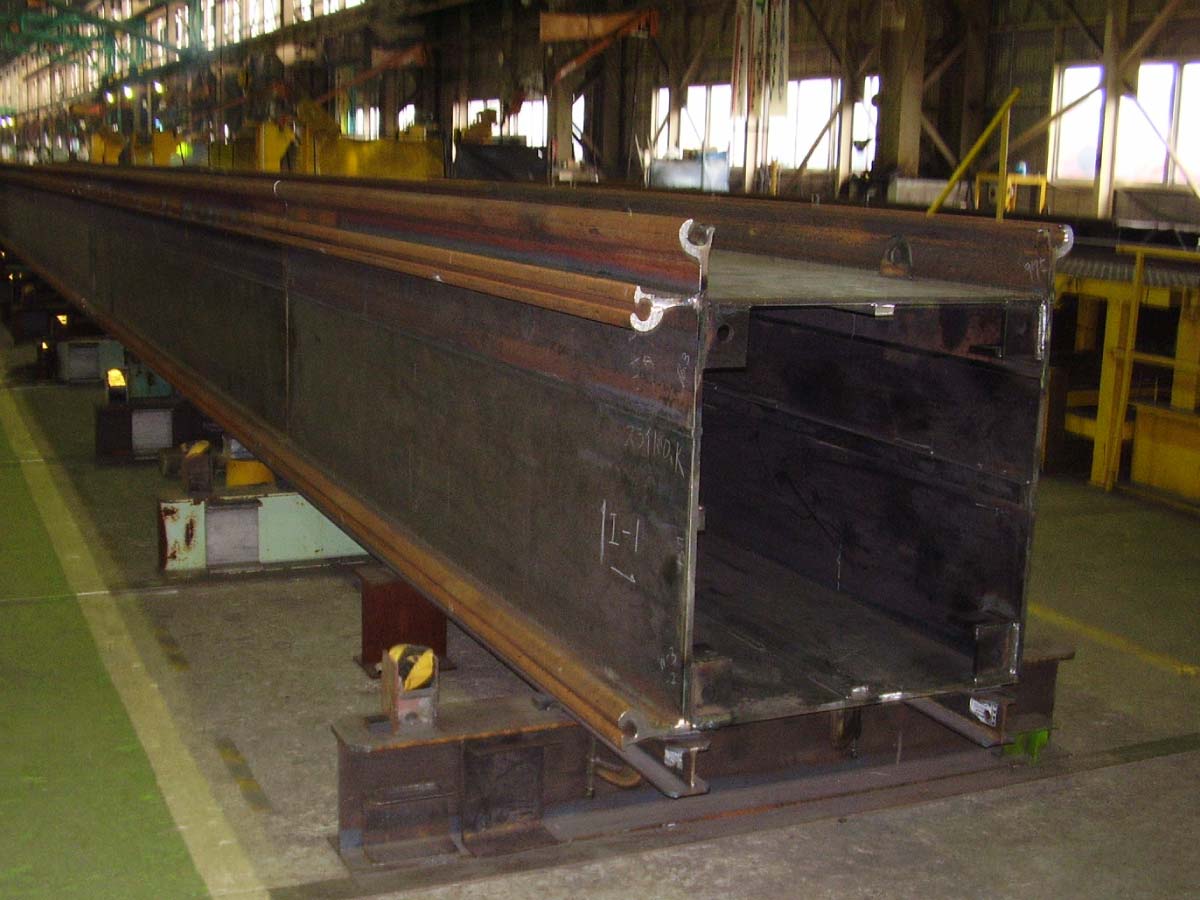

エレメントHEP&JES工法 エレメント

HEP&JES工法 エレメント
HEP&JES工法 エレメント
HEP&JES工法 エレメント

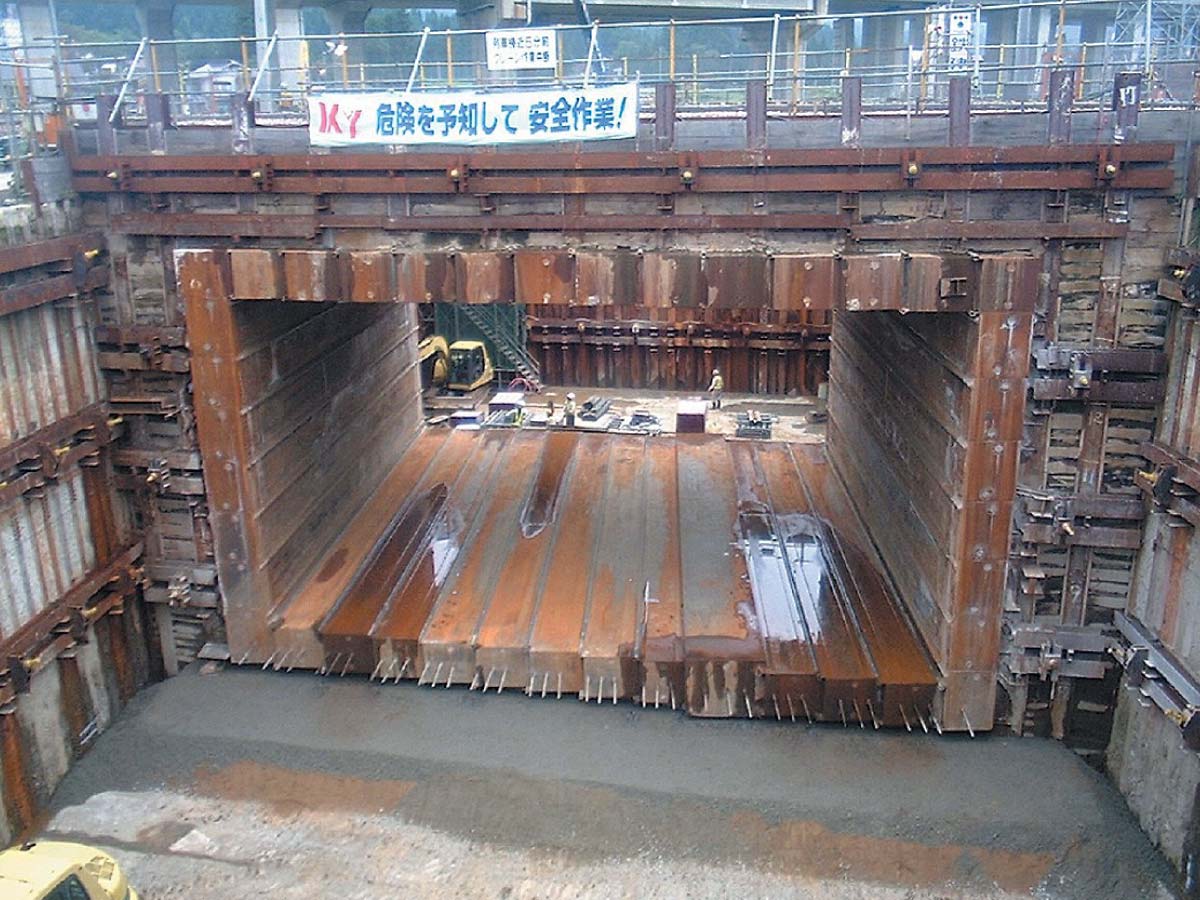

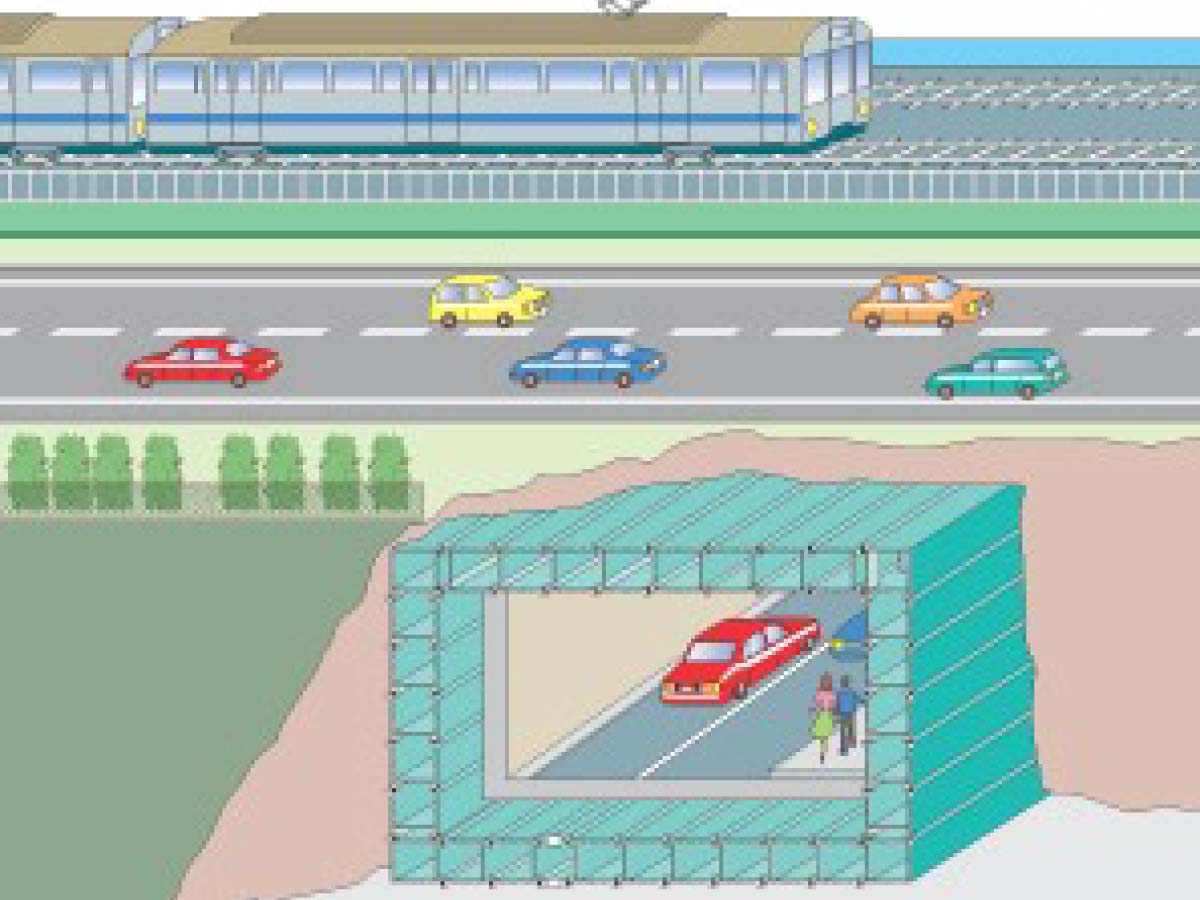

路線下横断工事を安全に、速く、精度良く。JES継手を有するエレメントを用いた非開削アンダーパス工法です。
HEP&JES工法 エレメント

完成予想イラスト(株)ジェイテック提供

HEP&JES工法 エレメント

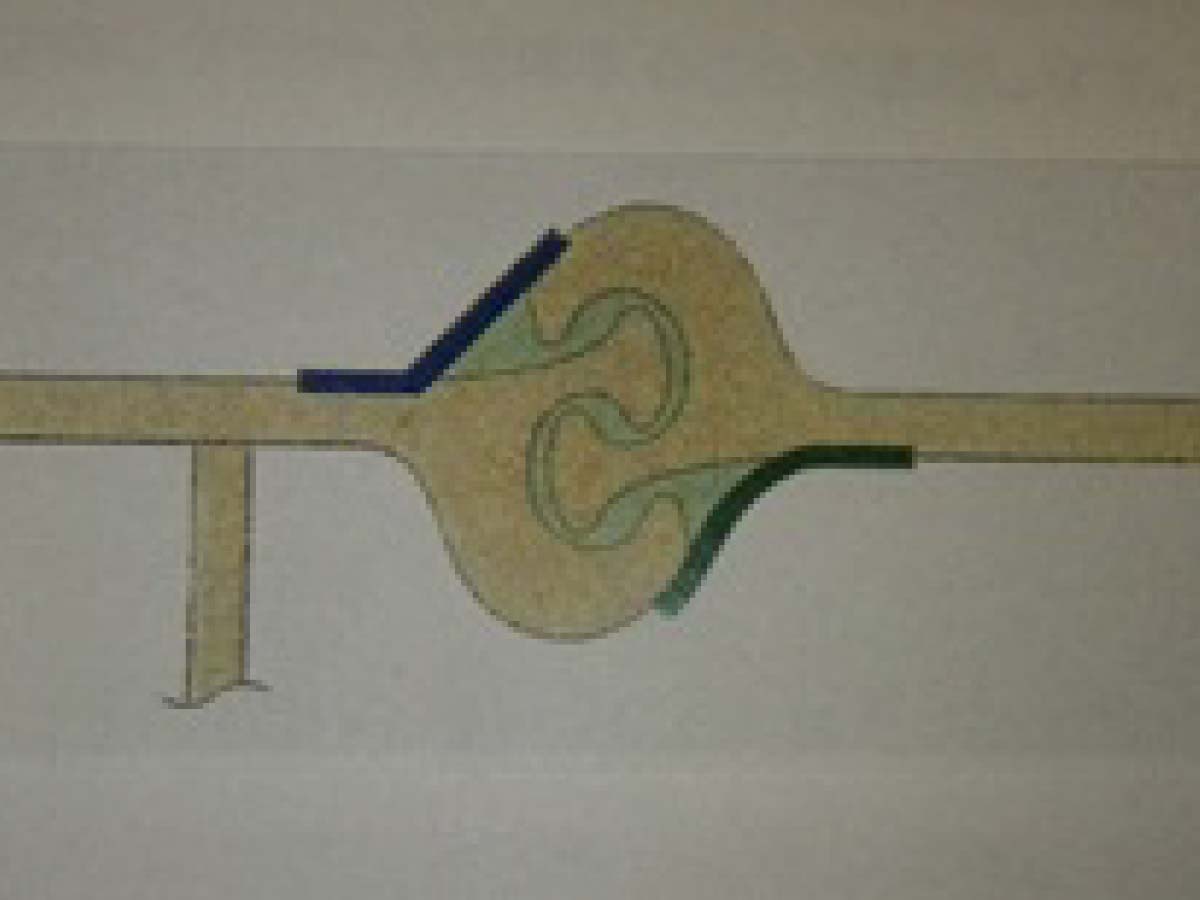

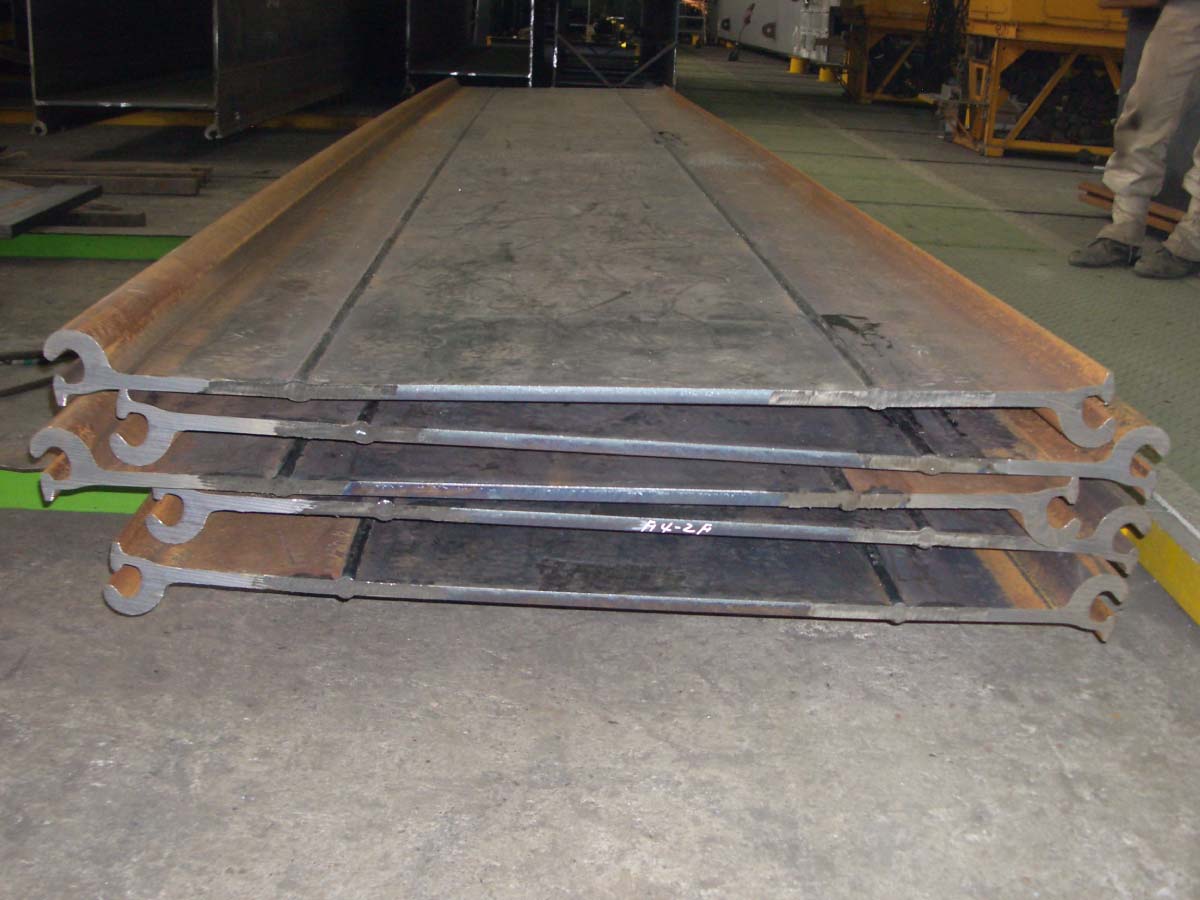

JES継手

HEP&JES工法 エレメント

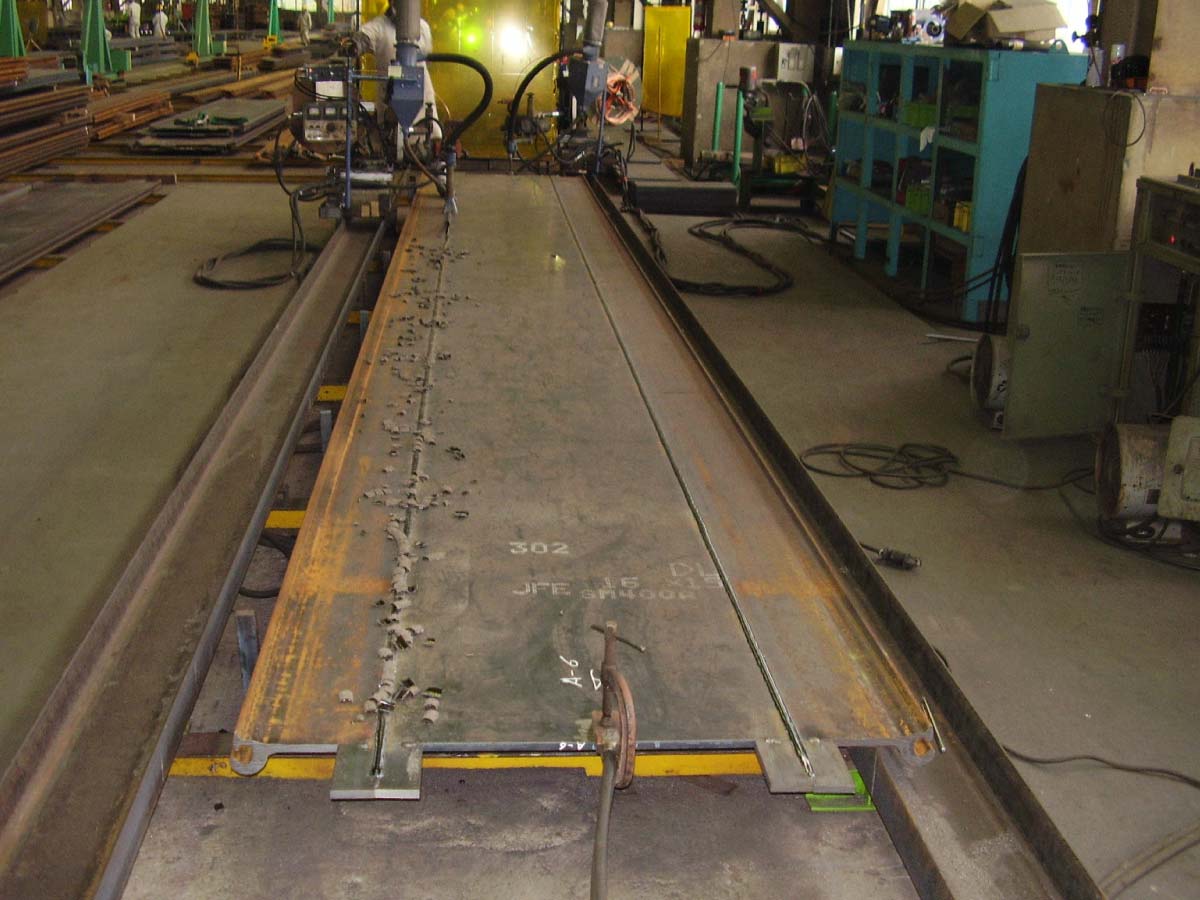

サブマージ溶接

除塵機H19旧迫川地区(水利保全)-A51号畑岡機場除塵機機械設備工事

H19旧迫川地区(水利保全)-A51号畑岡機場除塵機機械設備工事

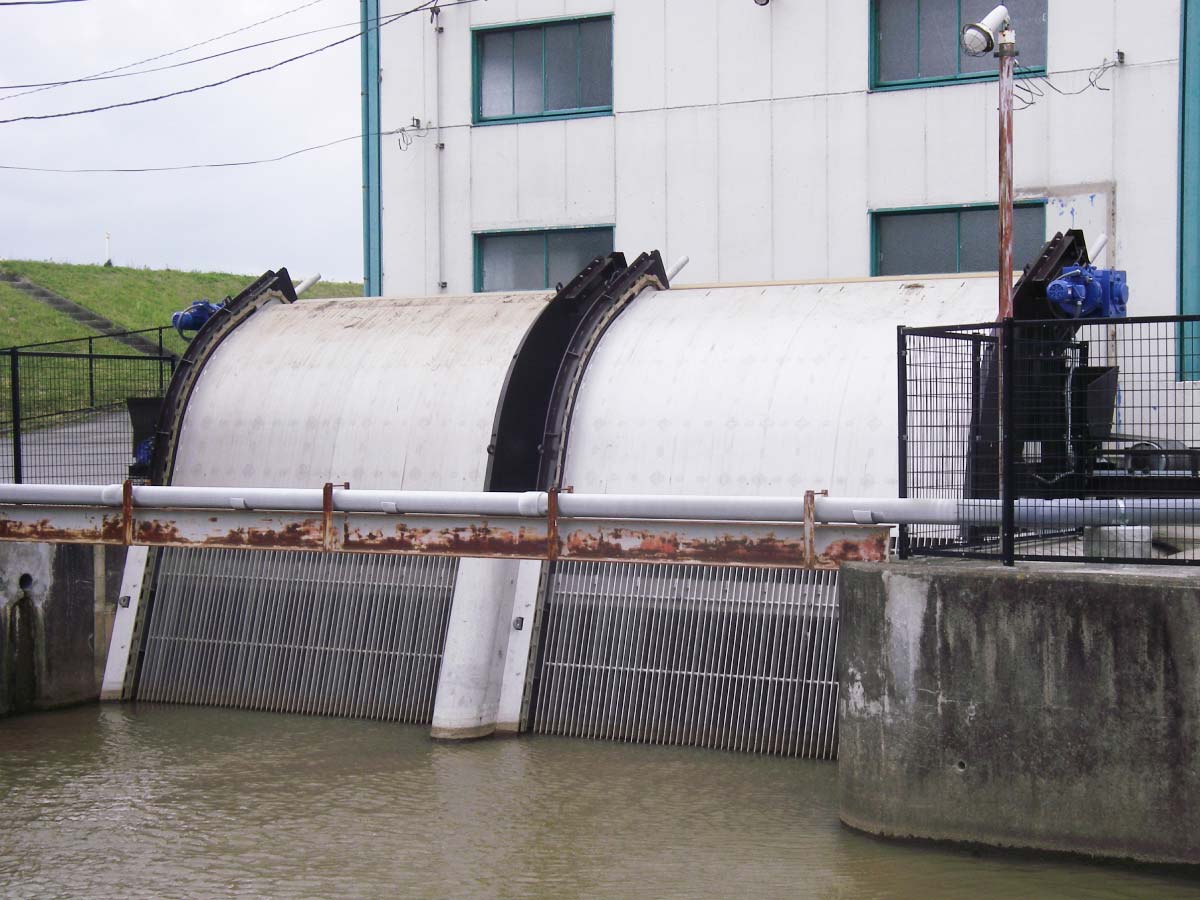

宮城県登米市にある「畑岡揚水機場」の用水ポンプ前に設置したレーキ式除塵機です。揚水機場上流の水路は旧迫川に繋がります。水路内に落ちたゴミ(枯れ草、空き缶、ペットボトル、発泡スチロール等)が下流の用水ポンプに流れ込まないよう除塵機とベルトコンベヤで塵芥を水路上へ取り除きます。除塵機2基と水平ベルトコンベア1基が連動して動きます。

設備の特徴

  • 水路を流れる塵芥をスクリーンバーでキャッチ、レーキで掻き上げ
  • 24時間タイマーで指定時間に自動起動・自動停止
  • 用水ポンプの起動に合わせて除塵機も自動起動可能
  • 24時間タイマーで指定時間に自動起動・自動停止

設備の概要

施主 宮城県
形式 ロータリーレーキ型背面降下前面掻上式除塵機
水路幅 4.00m
水路高 2.95m

施工場所

宮城県登米市南方町新畑岡地内

除塵機経営体育成基盤 整備事業江釣子 第一地区第5号工事

経営体育成基盤 整備事業江釣子 第一地区第5号工事
新平除塵機は平成17年度に岩手県殿に納めたネット式除塵機です。当社で設計・工場製作・現場据付を行いました。農業用水路に落ちた塵芥(ゴミ、枯葉など)を下流水路に流さぬよう、水路上へ取り除きます。

設備の特徴

  • 水路を流れる塵芥をエンドレスネットでキャッチ
  • 最上部に設けたスプレー噴射によりネットに付着した塵芥を水路上のピットへ集積
  • オールステンレス製(SUS304)

設備の概要

施主 岩手県
形式 内面脱落形回転ネットスクリーン式除塵機
呑口幅 0.90m
水路高 3.50m

施工場所

岩手県北上市後藤地内
